선풍기 타이머 노브 수리

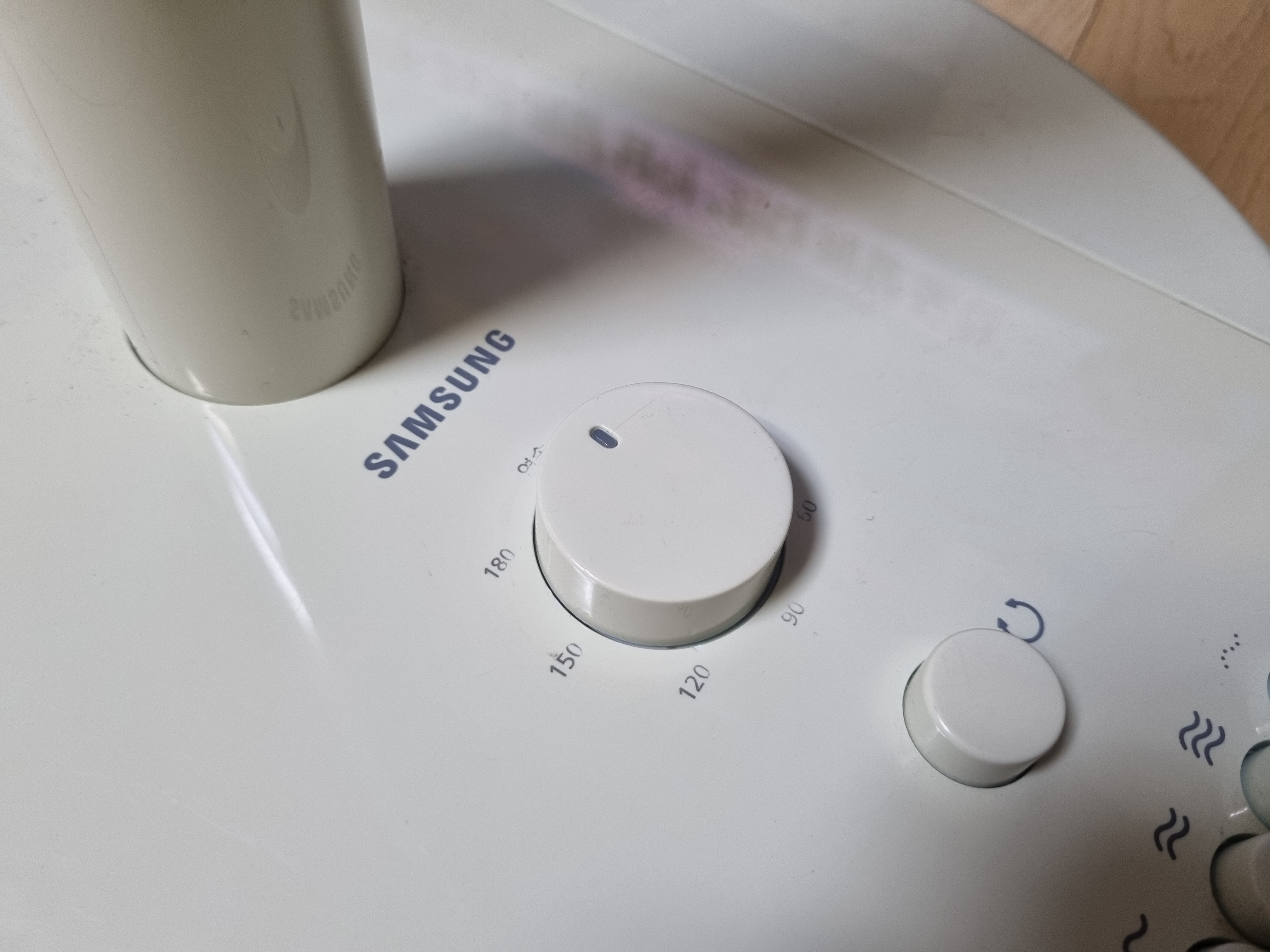

20260825선풍기 타이머 노브가 깨져서 빌빌 돌아갑니다.타이머 중심 홈에 뭔가를 끼워넣는 방법으로고쳐 봅니다. 회사에서 쓰는 기계부품 중에락플레이트라는 쇠붙이가 적합하다는 판단을내리고 제작에 들어갔읍니다.자르고 다듬고 굽히고 끼우고..뭔가 대단한 작품이 나올듯 정성을 다합니다.나름 감쪽 같네요..!

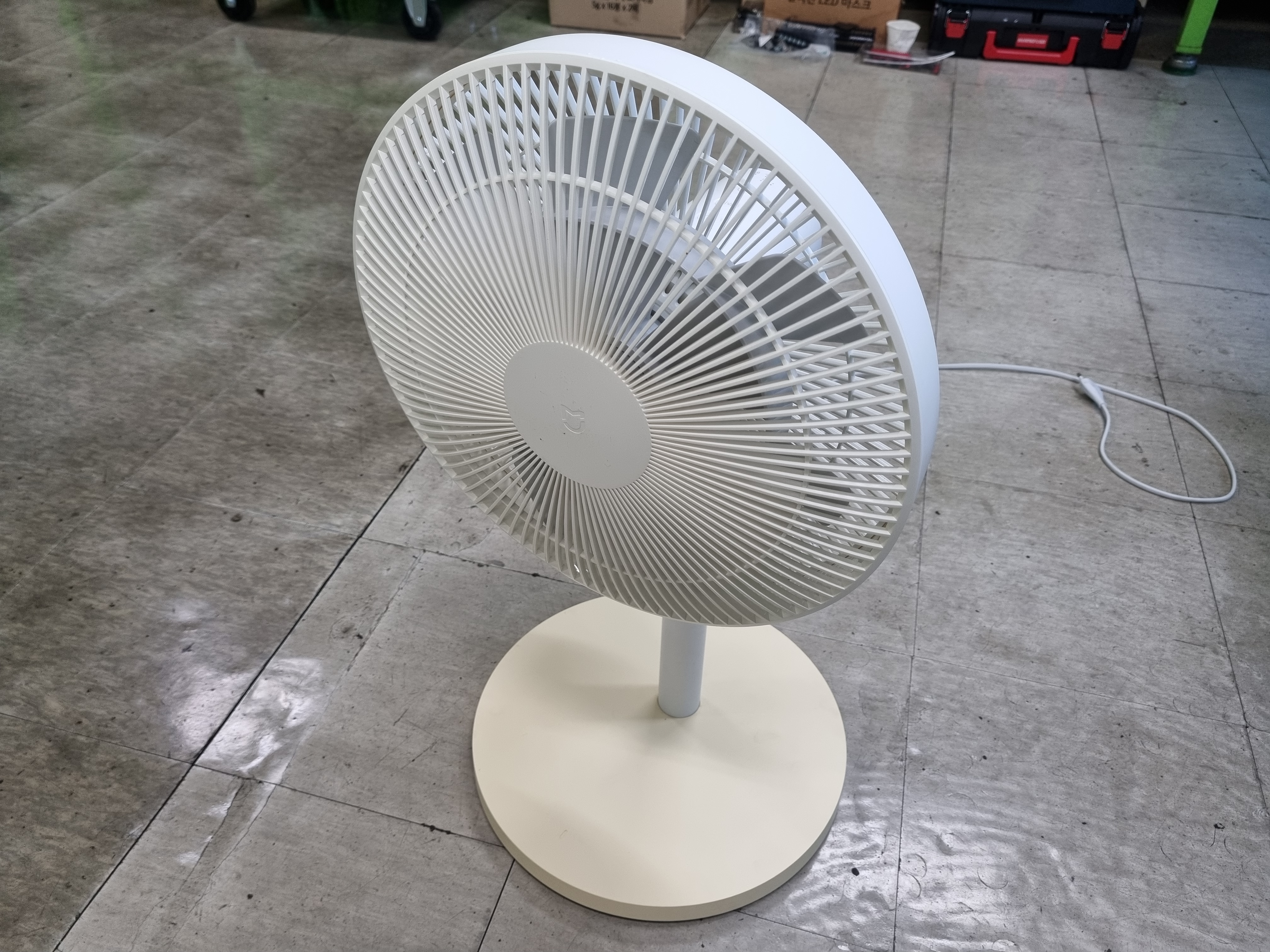

20260728샤오미 선풍기 수선건입니다.직장 동료가 대뜸 들고왔읍니다.전원이 아예 안들어와요. 좀 봐바요!정말 전원작동 자체가 무증이네요.함 열어봅니다. 오잉? 바닥에 아무것도 없어요.파워만 있는데 전압이 잘나옵니다.머리를 분해해 봅니다.기둥이 그냥 뚝 떨어지네요. 왠지이상했는데 결국 이게 원인이었읍니다.분해하면서 대륙의 기술을 체감합니다.전혀 허접하지 않고 깔끔하니 좋네요.싸구려 중국산은 옛말이 맞습니다.머리와 기둥을 연결하는 목부위가본드로 고정되어 있던게 접착력이약해 순간 빠지면서 연결되어 있던 전원커넥터가 기판에서 분리되었나 봅니다.다시 잘 연결해서 조립했읍니다.매번 그렇듯이 의뢰인들은 흡족해하며받아갑니다. 저도 기분이 좋네요!

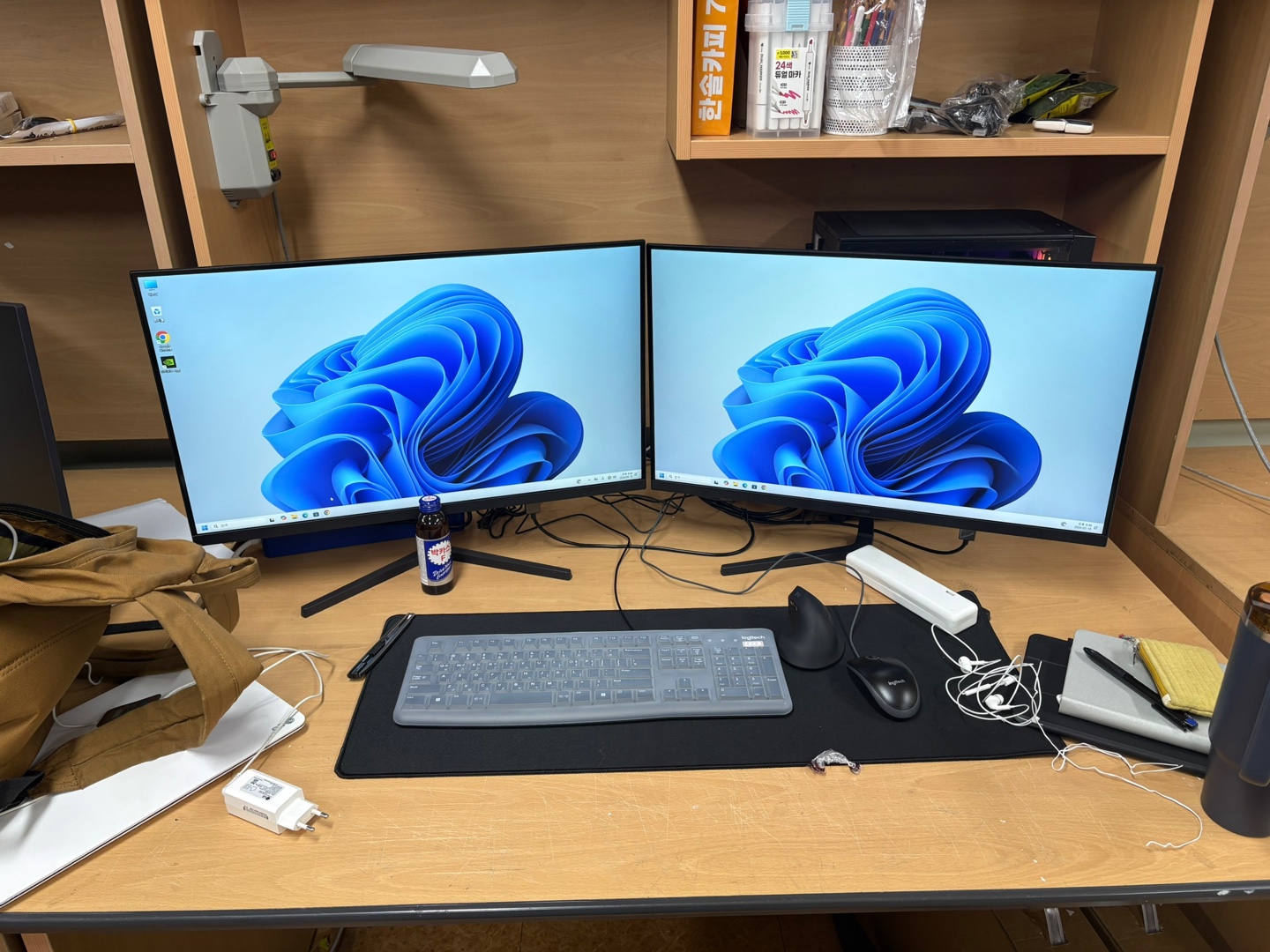

20260421.CPU... Intel i5-13400fGPU... RTX 5060모니터... ED2732HF IPS 2대대학생인 우리아이가 학교에서 쓸설계용PC 한대 장만했읍니다.반도체 가격 상승으로 작년에 비해2배 가까이 올랐나 봅니다.250만원 정도 썼어요...헉!근데 문제가 발생했어요. 모니터가 깜빡거리는증상이 있다고 우리애가 불만이네요. 애는 애대로이것저것 해보고 아빠는 이거해봐라 저거해봐라연락하면서 지시하느라 고생했어요. 애가 아직잘몰라서 고장 탐구하는 요령이 부족해 시키는저로서는 답답하기만 했지요.ㅠ!그래픽카드는 최대 UHD(4K)급 NVIDIA제품이고 모니터는 FHD(1K)급 저가 제품이라그래픽카드가 딸린다는 생각은 안들었어요.모니터가 못받아들이는거라 느껴졌고 인터넷조회시 제일 확정적인 ..

20260321. 뜸금없이...시장에서 방울토마토 모종 2포기 샀읍니다.화분도 사고 상토흙도 사서 하루지난후 심었어요.인터넷 검색해서...첫꽃도 따주고 곁순도 따주고줄기 맨밑의 축처진 가지도 정리했읍니다.지지대도 꽂았읍니다.물 듬뿍 주고 잘크길 기대합니다.20260404. 지지대 보강하기...심은후 계속 잎이 피들피들 하길래 볼때마다물주었더니 아내한테 혼났어요. 줄때 한번 푹주고표토가 푸석해지면 다시 주면되는데 왜그렇게매일 찔끔찔끔 주냐고...그러면 안된다고...ㅠㅠ날이 추워서 한동안 시들하더니 벚꽃피는걸 시샘하듯갑자기 쑥 자라내요. 급한대로 옷걸이 몇개 뿌셔서지지대 보강했읍니다. 아내는 화분아래가 횅하다며꽃을 심었어요. 잎,줄기 만질때마다 향긋한 토마토향기가 흠씬 묻어나옵니다. 허브식물이 따로없네요..

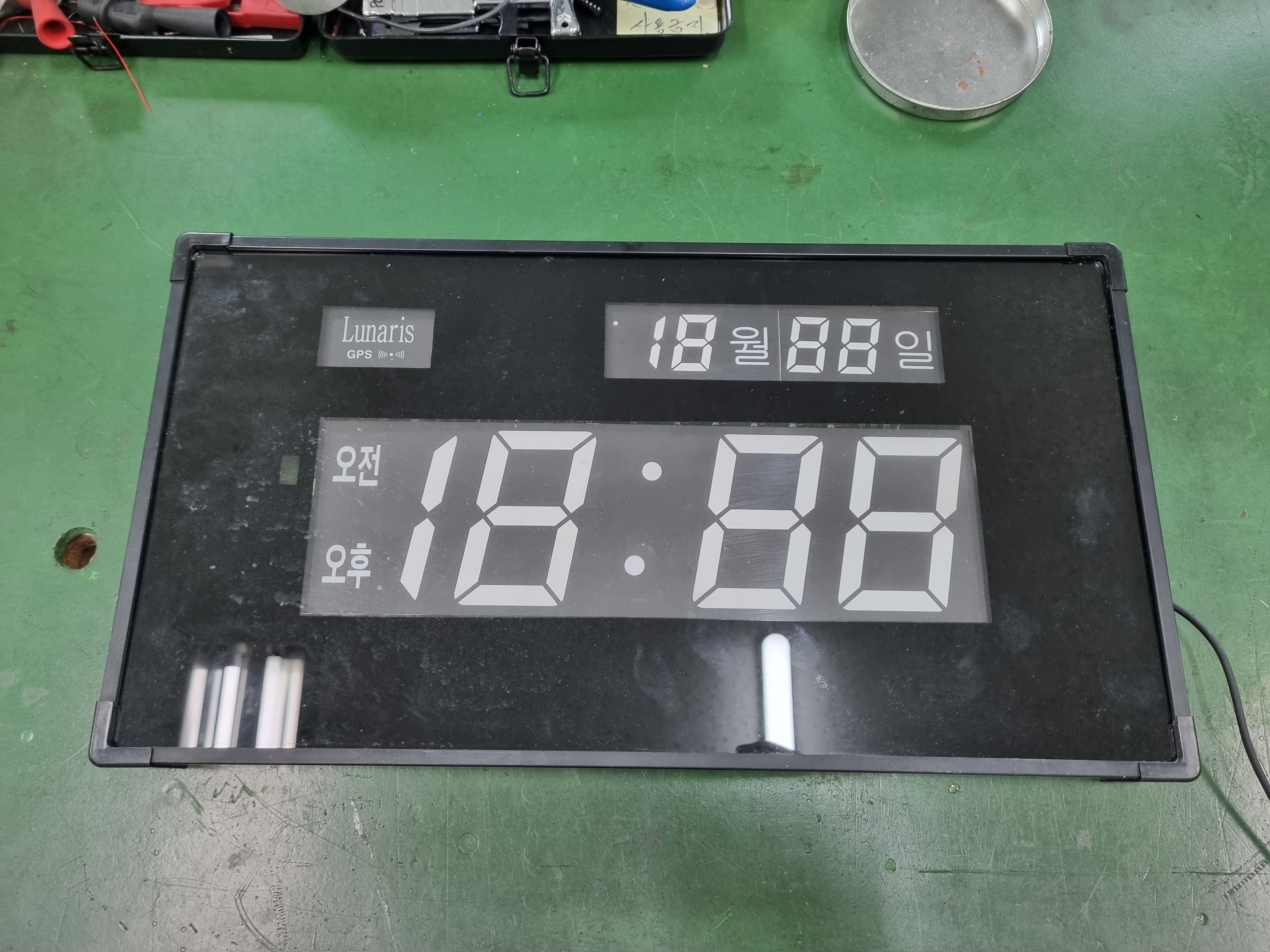

20260305루나리스 LED 벽시계 재생건입니다.회사에서 점심식사 후 공장부지 한바퀴 산책하다가재활용 분리수거장 지나갈때 참새가 방앗간을 지나칠수없듯 그냥 쓱 들어가 뭐 쓸만한거 없나 뒤적거리다디지털 벽시계 하나 건졌읍니다. 수리해 보고싶은마음에 서둘러 작업장에 들고와 펼쳐보았읍니다.기판 위쪽 가운데가 부서져서 패턴이 단선되었네요.못구멍 내다가 부서져서 그냥 버렸나봅니다.부서진 기판 걷어내고 패턴 5가닥 점퍼시켰읍니다.점멸 LED 1개도 나가서 보관중인 고장난 LED전등기판에서 LED를 떼어내 교체 하였고리튬버튼셀도 전압이 떨어져 교체했읍니다.GPS 수신기가 있어서 전원 켜니 시간이 자동으로세팅되네요. 날짜는 수동설정 해야합니다.제법 모양새가 좋은 제품입니다.작업장 벽에 걸어놓고 사용중입니다.

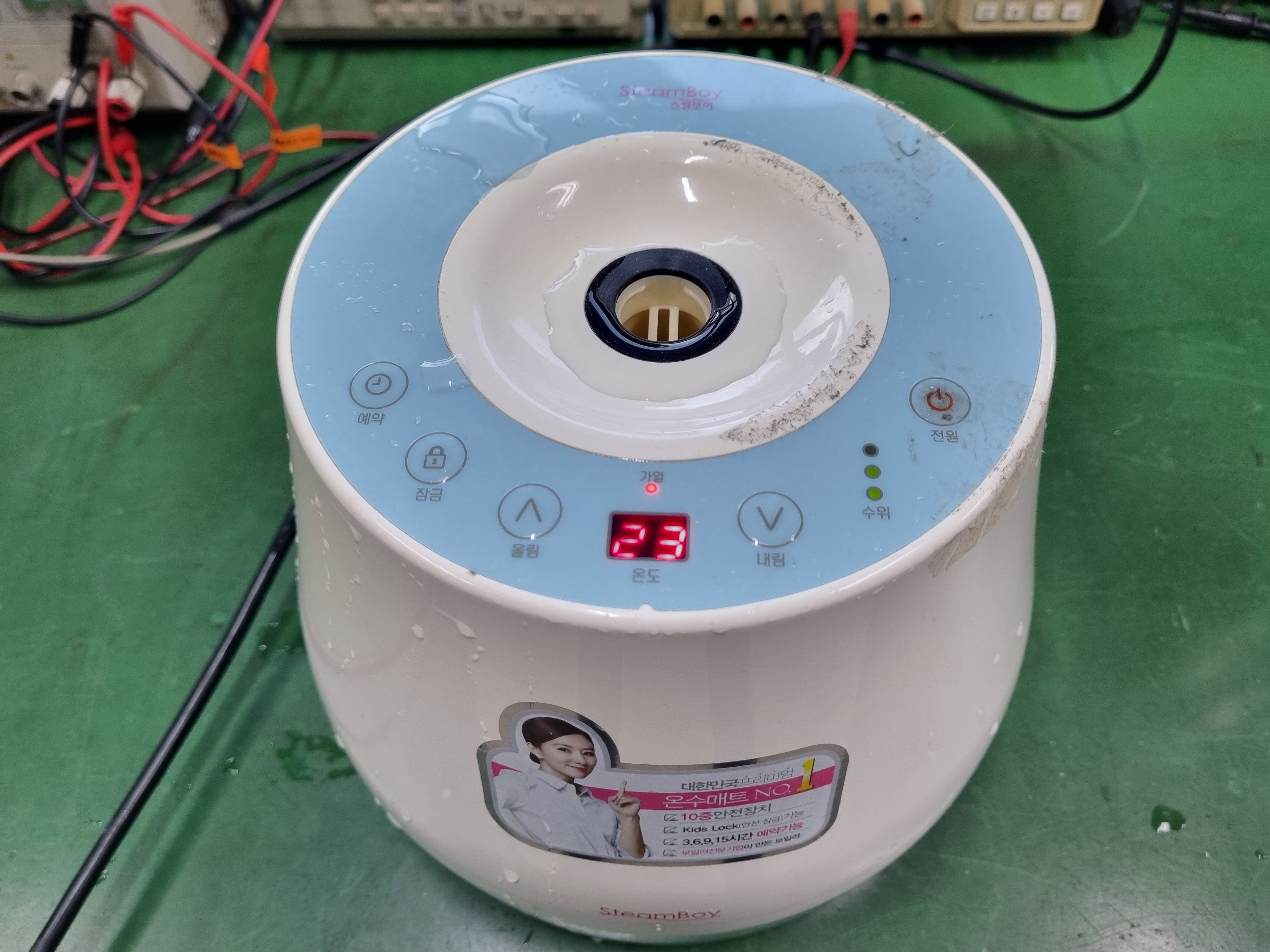

20251103Steamboy 온수매트 수리직장동료 어른이 쓰시던 온수매트 고장건입니다.센서 및 제어기는 동작 잘하는데 순환모터가안돌아가네요. 모터 문젠가 하고 모터 떼서 돌려보았는데 제어선이 3가닥이고 12V 넣었는데돌다가 멈췄다가 다시 돌기를 반복합니다.제어선 1가닥의 용도를 잘 몰겄어요. 순환펌프제어법을 조회해 봐야겠네요. 일단 모터는 패스.모터 출력전압이 1.5V로 작은거 같습니다.출력전단에 LM2575 있길래 찍어봤더니입력하고 출력이 1.5V이네요. 레귤레이터 전단부체크할때 1N4937이 이상해서 떼서 찍어봤더니도통이 완전히 안됩니다. 원인을 찾았으니1N4007로 대체하여 수리완료 했읍니다.

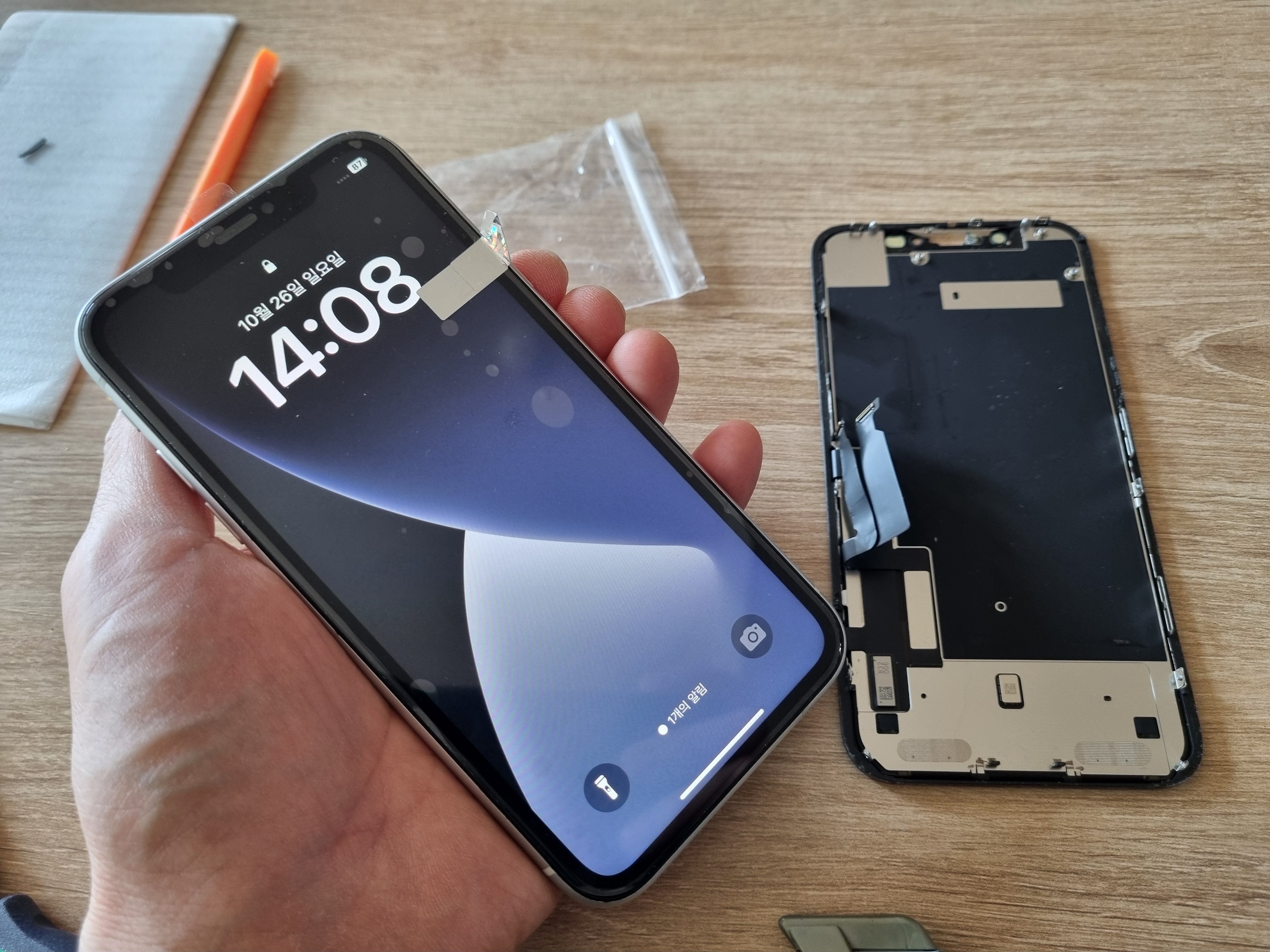

20251026아이폰 XR 액정 자가수리중고로 사서 5년 사용한 우리아이 아이폰XR입니다.얼마전 액정이 깨져서 울상이 되었길래 이참에기종 바까주까 했더니 아이폰17프로로 사달랍니다.180마넌..512기가는 200마넌..허걱..!! 땀나네요!한참 고민하다가 아이폰17로(120마넌) 사주께했더니 계속 프로만 고집합니다. 중고 16프로도괜찮냐 했더니 오케이 했읍니다. 그래서당근 거래 뒤져서 아이폰16프로 512기가 짜리115마넌 주고 사서 주니 우리아이 신이 났읍니다.흐뭇..!.! 땀나네요!전자쟁이 아빠의 자존심이 있지. 이미 최신폰을사줬지만 아빠의 능력을 보여줘야 겠다는 마음으로액정을 인터넷에서 구매해서 자가수리해 봅니다.자..이제부터는 하나씩 역순으로 조립하면 됩니다....액정연결 커넥터 조립...이어폰..

20250830오늘 78회 전기기능장 필답시험 봤어요.24점 맞은거 같아요..ㅠㅠ작업형 빡세게 해야겠어요.20250911오늘 작업형 치뤘어요.PLC 챠트 보고 어렵지 않게 구성을 끝내고제법 이른 시간에..40분정도..작성이 끝났어요.시뮬레이션 돌리니 뜻하지 않게 동작하네요.마음이 조금씩 조급해 지니 판단력이 흐려집니다.바이패스동작 잡느라 많은시간 지체했어요.아무것도 아닌걸..우왕좌왕 서두르다..쯧쯧.1시간30분 만에 완료하니 시험 포기하고싶은 마음억누르고 이것도 훈련..연습이다 생각하며 종료시간까지 꽉채우고 박스 3개 미작으로 실격됐읍니다.역시 PLC 를 1시간안에 끝내야되요.내년에 재도전 해야겠어요..공부하는 김에 전기기사 시험도 같이 봐야겠네요.

20241121육상무선통신사 8회차 상시검정을 치뤘읍니다.10시에 시험 시작인데 출근하던 시간에 그대로갔더니 너무 이른 시간에 도착했네요.한시간 동안 KCA건물 주변 동네한바퀴 크게배회하듯 돌아다니다 시험장에 들어갔읍니다.이번회차에 20명이 지원했네요. 한명 결시했구요.모두들 비장한 각오로 준비를 많이한것 같읍니다.자리에 앉으니 오랜만에 조금 긴장이 되더군요.ㅎ앞자리 옆자리 훑어보니 젊은이들이 대부분이고사오십대 이상은 다섯명 정도입니다. 무선통신사자격증이 젊은이들한테 필요한 자격증 이던가?취업에 도움이 되는 유용한 자격증이길 바랍니다.일주일전부터 전파공학 관련 기초이론을 전파기능사 기출 보면서 인터넷 백과 검색으로대충 훑은후 시험 나흘전인 지난 일요일 저녁부터육상무선통신사 최근 기출문제 8회분 프린트해서..

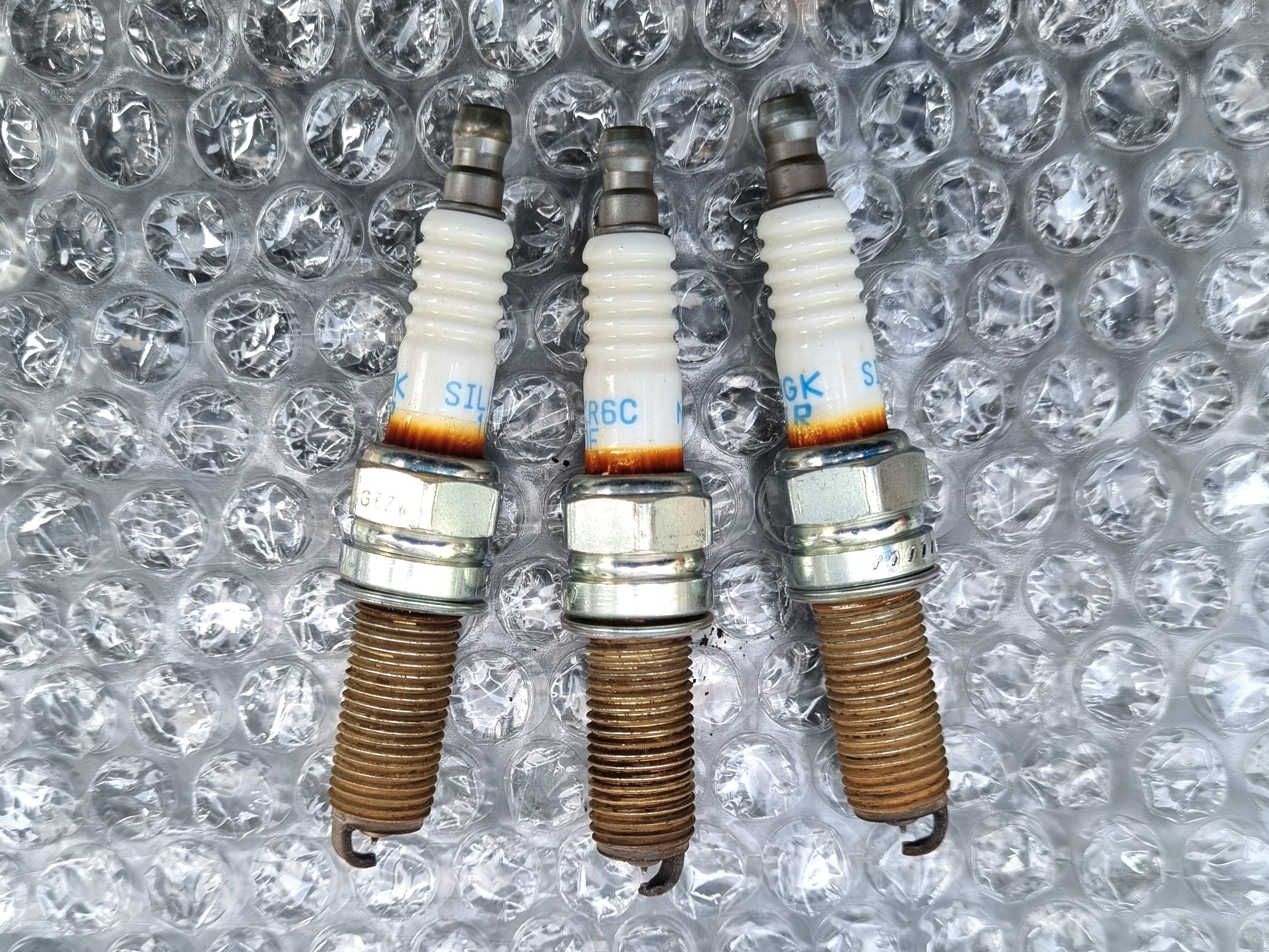

20241116올뉴모닝JA용 점화플러그 교체 DIY입니다.점화플러그만 하려다가 점화코일까지교체했읍니다. 플러그는 몇천원대 인데 코일은 2.2만원으로 비쌉니다. 그래도 교체시기가 도래한 소모품이니교환을 해줍니다._ 점화코일 27301 04110_ 점화플러그 18844 10060공구...라쳇, 익스텐션 긴거, 짧은거, 플라이어, 복스10mm, 딥복스5/8inch(16mm), (딥복스안에 고무링 없으면 자석이 필요)집에있는 모닝도 년식과 주행거리로 인해부품교환 대상이 점점 다양해지고 있읍니다.타이어도 갈았고 밧데리도 갈았고 미션오일도...아직 타이밍벨트랑 구동벨트세트, 점화플러그가남았는데 올해는 점화플러그로 결정했읍니다.시간이 지나면 링크,부싱,미미도 갈아야 겠죠?..

20241104 아침 출근길에 시동이 안걸린답니다. 그래서 아내는 카니발 끌고 출근했읍니다. 퇴근후 직접 시동걸어보니 정말 시동불능 이네요. 증상을 설명하자면... -밧데리 전압 12.5V 정상입니다. 실제로 밧데리 간지 2.5년밖에 안됐읍니다. -스타트 버튼 누르면 슁슁슁슁 하면서 스타팅모터 돌아가는 소리는 납니다. -계기판에 여러가지 경고등 다들어오고 스타트 버튼 떼면 천천히 모두 꺼집니다. 아아~~~이건 점화계통이나 연료계통에 문제라 생각이 들었읍니다. 그래서 정비소 견인조치를 각오하고 바로 보험사 긴급출동 서비스 받았읍니다. 출동 기사님이 보조밧데리 점퍼하고 몇번 시동을 걸어보고 시동이 않걸리는거 확인하더니... ...이런 경험 많이 해보신듯... 바로 레카차 바짝 붙여서 차대차 점퍼해서 계속 시..

20241103 카니발R 냉각수를 보충해 주었습니다. 카니발R 본넷을 열면 몇가지 액체통이 보입니다. 파워스티어링오일, 브레이크오일, 와샤액... 액체가 충분히 들어있으니 안심하고 있었는데요... 이것참...내가 왜그랬을까요? 냉각수는 여태 잊고 있었네요. 사실 냉각수 보조통이 보이지 않습니다. 그래서 무심했었나 봅니다. 보조통이 라지에이터 바로 위에 있고 상부전면 커버에 의해 덮혀있어서 직접적으로는 않보입니다. 허리를 많이 굽혀서 머리를 들이밀어야 보입니다. 일부러라도 진작에 찾아봤어야할 냉각수 보조통을 이번에 확인해 보니...뜨억! 냉각수가 없어요...ㅠ 큰일이다. 마음이 급해 졌읍니다. 라지에이터 뚜껑을 열어보니 그래도 다행히 녹색 투명한 맑은 냉각수가 가득차 있읍니다. 10년이 넘었어도 상태가 아..

20241017 스타리온선풍기 SEW-4030RW 벽걸이형 고향집에 갔다가 고장난 선풍기가 굴러 다니길래 수리해 보겠노라 선언하고 덥석 가지고 왔읍니다. 기계식 스위치형이 아니라 리모컨과 버튼스위치로 작동하는 전자식이네요. 전원을 넣고 작동시켜봐도 기본적인 전기반응이 전혀없는걸로 보아 전선 단선 아니면 PCB고장이 예상됩니다. 전선을 살펴보니 이상은 없어보입니다. PCB기판을 점검해야 하는데 집 방바닥에 펼쳐놓고 작업을 하려니 사랑하는 아내의 예쁜 눈총이 따꼼따꼼합니다.ㅎㅎ 여담이지만...퇴직하면 작은 PCB수리 공방을 갖고 싶읍니다. 납땜도구, 오실로스코프, 각종 테스터기를 갖춘 일종의 전파상이죠...생활가전이나 산업용PCB 수리도 하고 앰프나 디지털기기 제작하는 취미활동도 하면서...점심값 벌이만 되..

20241013 카니발R 브레이크패드 교체작업 DIY 했읍니다. 자동차 바퀴 처음 떼보는 거라 조심스럽네요. 몇달전에 제동걸때 뒷바퀴에서 그르륵 하는 소리가 나서 봤더니 디스크 끌거먹은 자국이 선명하게 났고 급하게 카센터 가서 7만원 주고 교체했읍니다. 작년부터 뒷쪽에서 고속도로 주행중 미세하게 찌잉하는 소리가 들려왔었는데 원인이 패드 때문인줄도 모르고 방치했더니 그만 그렇게 완젼히 망가져 버렸네요. 근데 나중에 알고보니 공임이 4만원 정도였나 봅니다. 쫌 아깝네요. 그정도는 나도 할수 있겠는데...그래서 몇일전 앞쪽에서 비스무리한 소리가 들리길래 기회가 왔구나 싶어서 브레이크패드 교체를 시도했읍니다. 아...근데...망했어요...문제가 생겼네요. 브레이크패드가 크기가 달라 교체를 못했읍니다. 주문을 잘..

20241011 작년에 직업능력개발훈련교사 자격증을 취득했읍니다. 벌써 일년이 다되어가네요. 다양한 직종의 사람들과 만나서 공동의 목표를 이루기 위해 고군분투한 교육이 었고 그 기간 내내 무척 흥미롭고 재미있었읍니다. 그때의 추억을 되새기며 이렇게 소개해 보고자 합니다. 우선, 훈련에 선발되어야... 4월달에 전자기기기능장을 취득하고 바로 교직훈련과정 주말반으로 교육신청을 했읍니다. 직장인이라 3주 휴가내서 합숙교육 받기는 무리였거든요. 기능장 자격증과 20년짜리 경력증명서를 제출하여 교육생으로 선발되고 나니 갑자기 겁이 덜컥 났내요. 6주동안 토,일요일 저당잡히지...교육과제 만들어야지... 수업 발표해야지...이론시험 치뤄야지... 앞으로 할 일을 생각하니 괜히 신청했나 걱정했읍니다. 그러나 이미 저..
