20240510

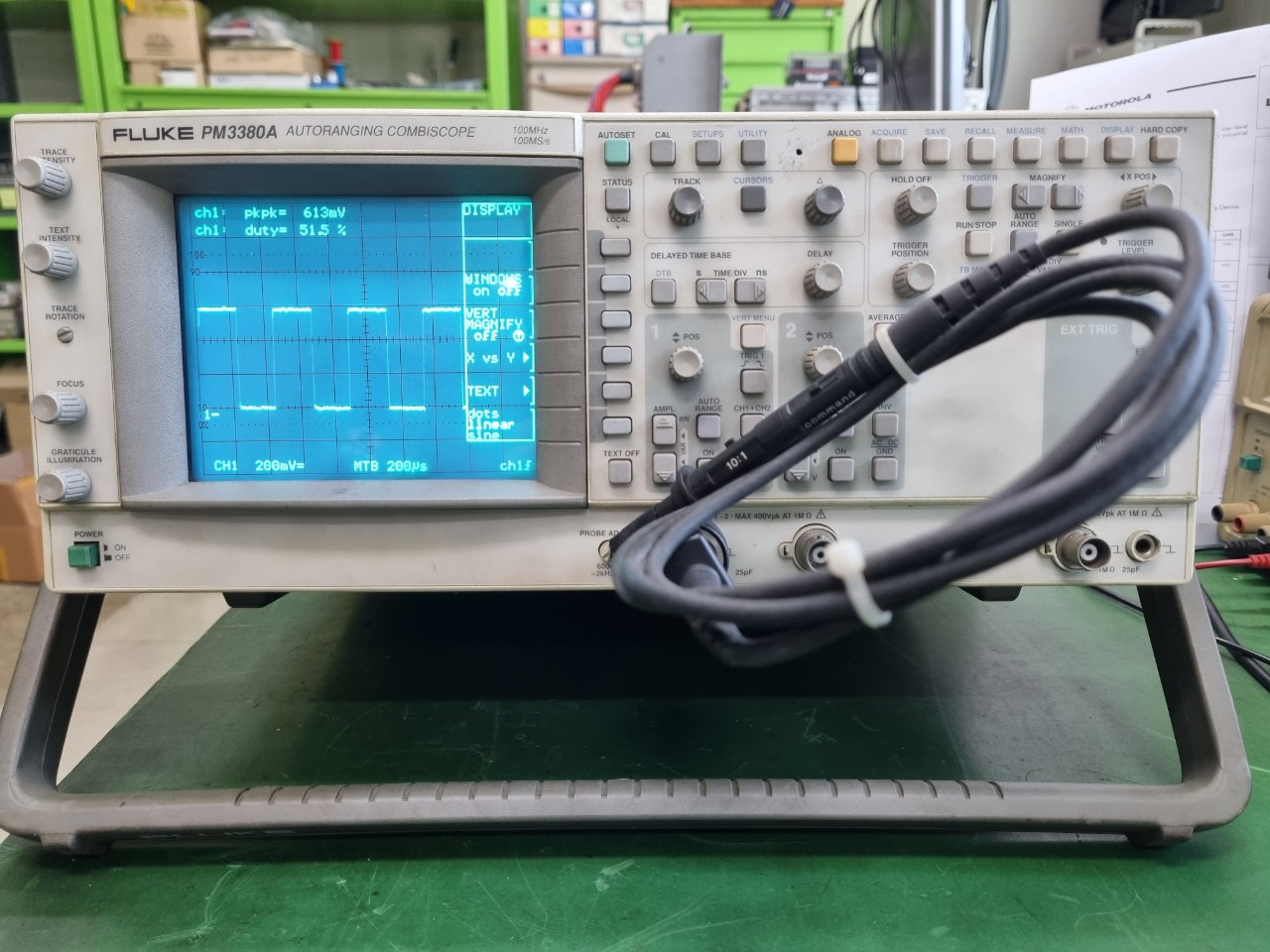

오실로스코프 Fluke PM3380A PM3380B
고장난채로 십수년 창고에 묵힌 녀석을 수선했읍니다.
A형은 화면현시 않되면서 버튼기능은 되는듯하고
B형은 내부에서 찌잉 소리나면서 아무것도 안됩니다.
옛날에 B형 열어보고 FBT 불량이러니 하고
수리불가로 그냥 덮어놓았던 기억이 납니다.

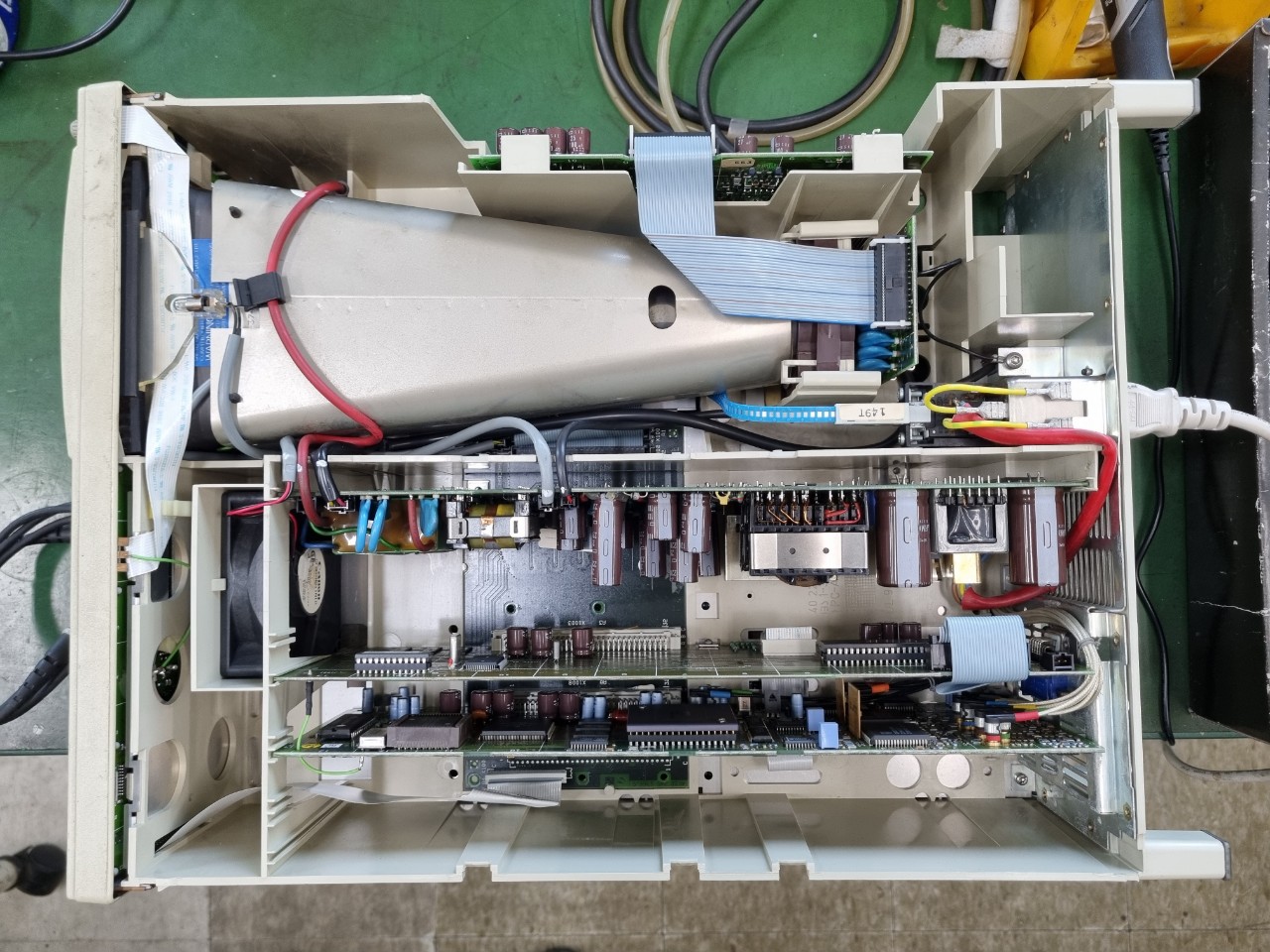

B형은 전원보드 불량이 확실하여
VI커브테스터로 IC류부터 비교분석 하고
수천볼트용 배압기 모듈도 서로 바꿔보고
엇!..찌릿...방전않된줄 모르고 한방 먹었읍니다..ㅠㅠ

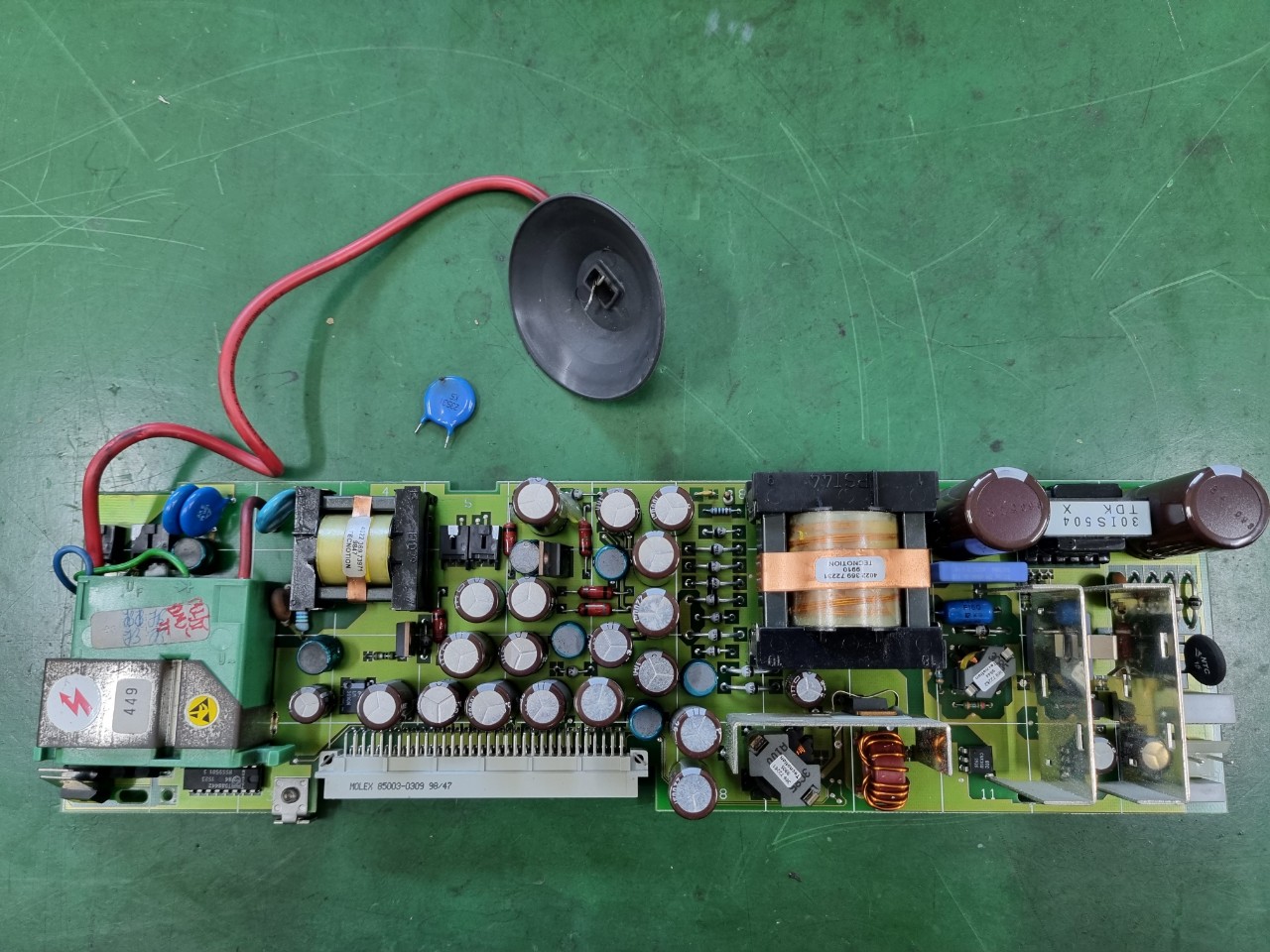

원인은 CRT 전자총에 들어가는 전원라인부의
고압세라믹이 불량입니다. "10nF, 3000V"
A형은 이것저것 뺏따꼬잦따 하면서 정상 됐읍니다.ㅎ
근데 희안한거는 A,B형 PS보드 호환되는줄 알았는데
바꿔보니 모니터 현시비율이 달라 글자크기 및 위치가
틀어져 되게 어색합니다. 트리머 조정기라도 있으려나
찾아봤지만 없더군요.
