주서 믹서기 HIMIX-3

20240619
주서믹서기   HIMIX-3

지인으로부터 의뢰받은 과일믹서기입니다.
모터 안돌아가면서 "Error" 메시지 뜨는 고장입니다.

분해하여 PCB만 살펴봅니다. 이상없어 보여서
다시 밑커버 열어놓은 상태에서 해보니 돌아가네요.
계속 잘 돕니다. 뭐이래 의아해 하면서 커버 닫고
다시 돌려봅니다. 안돌아가네요. 커버 열면 돌고
닫으면 안돕니다. 접불이 의심되는 상황입니다.

모터 빼고 무부하로 돌려서 출력파형 찍습니다.
사인파 나오네요. 처음에 모터에 브러쉬 달렸기에
직류모턴줄 알았네요. PCB에 트라이액이 있고
사인파 나오는거 보고 교류모터인거 확인했읍니다.
반발기동형 단상모터입니다. 기동토크 크다는..

PCB기판 무부하 파형보고 나니 모터가 의심됩니다.
모터에 220V 직결시켜 보니 왜앵..잘돕니다.
아아...뭐지? PCB도 정상..모터도 정상..난감하네요.
몇일 업무때문에 믹서기 분해해놓은채 방치해 둡니다.
머리속에는 계속 궁금증을 안고 시간만 흘러갑니다.

오늘은 반드시 마무리 지어야겠다는 마음으로
가장 먼저 의심나는 놈부터 그냥 뜯어서 특성검사
해보기로 하고 들이댔읍니다.
Triac 부터 봅니다. TMA166S 입니다.
분해해 볼려고 인두기 들이대니 뭔가 이상합니다.
납땜부 핀이 그냥 흔들리는 것이..눈이 솔깃합니다.
핀 하나를 납땜에서 분리하니 바닥에 툭 떨어집니다.
유레카..! 재밌네요..핀 두개가 납땜에서 그냥 떨어져
있었네요. 접불 맞습니다. 다시 재납하여 단디 고정해
놓았읍니다. 수리완료 되었읍니다. 기분 좋네요!

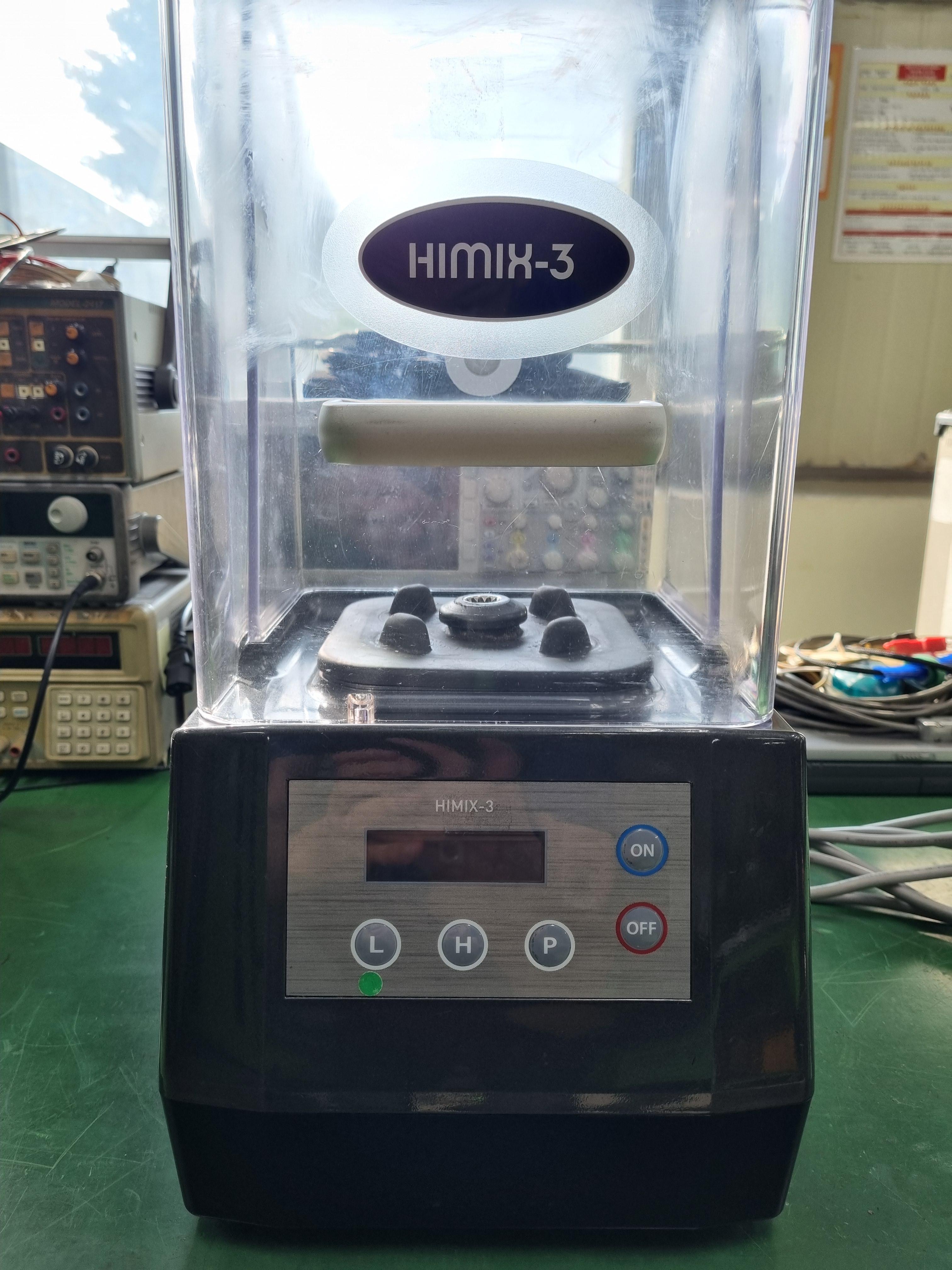

과일믹서기인 하이믹스3 입니다.

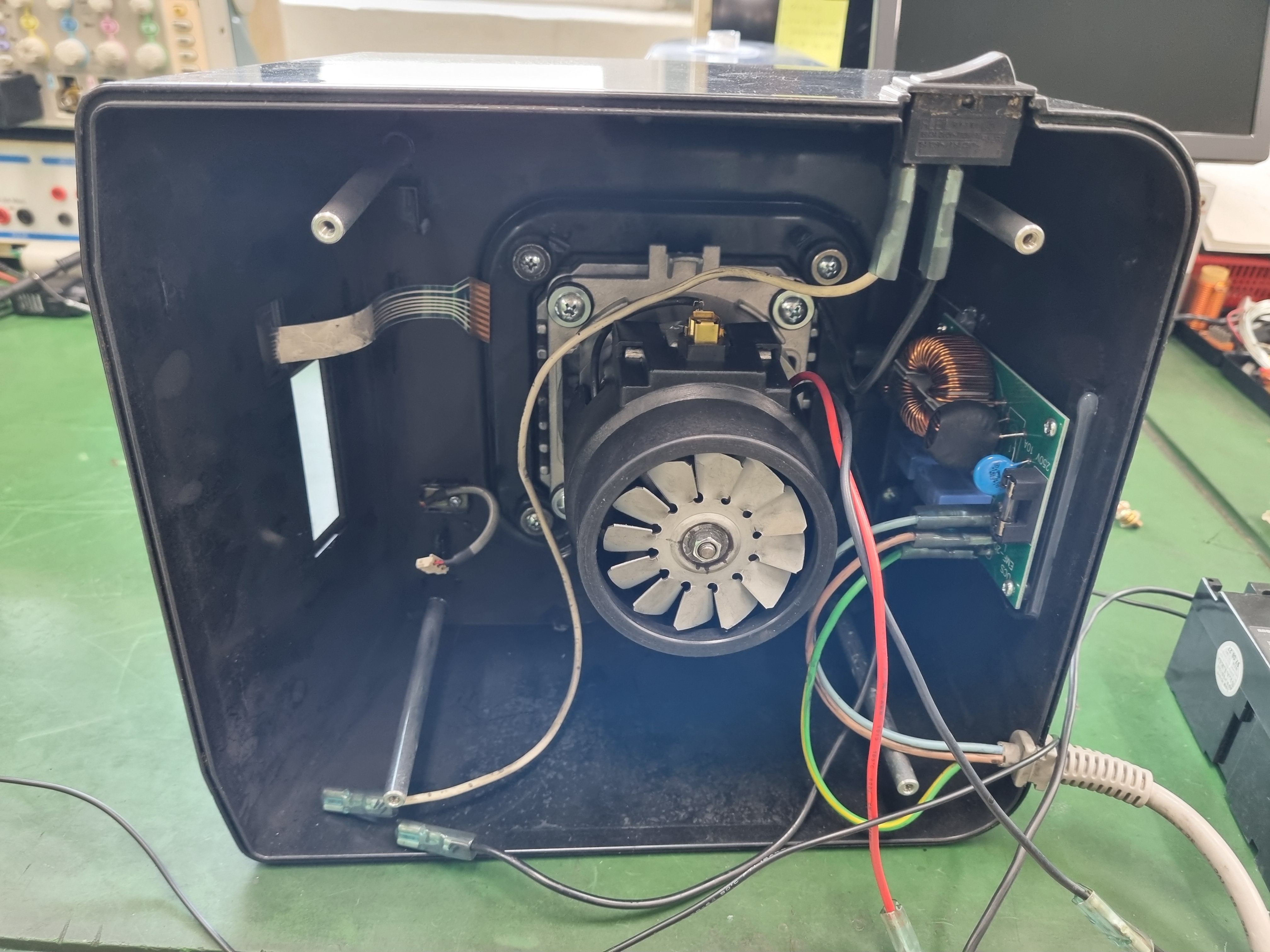

믹서기용 단상모터가 있네요.

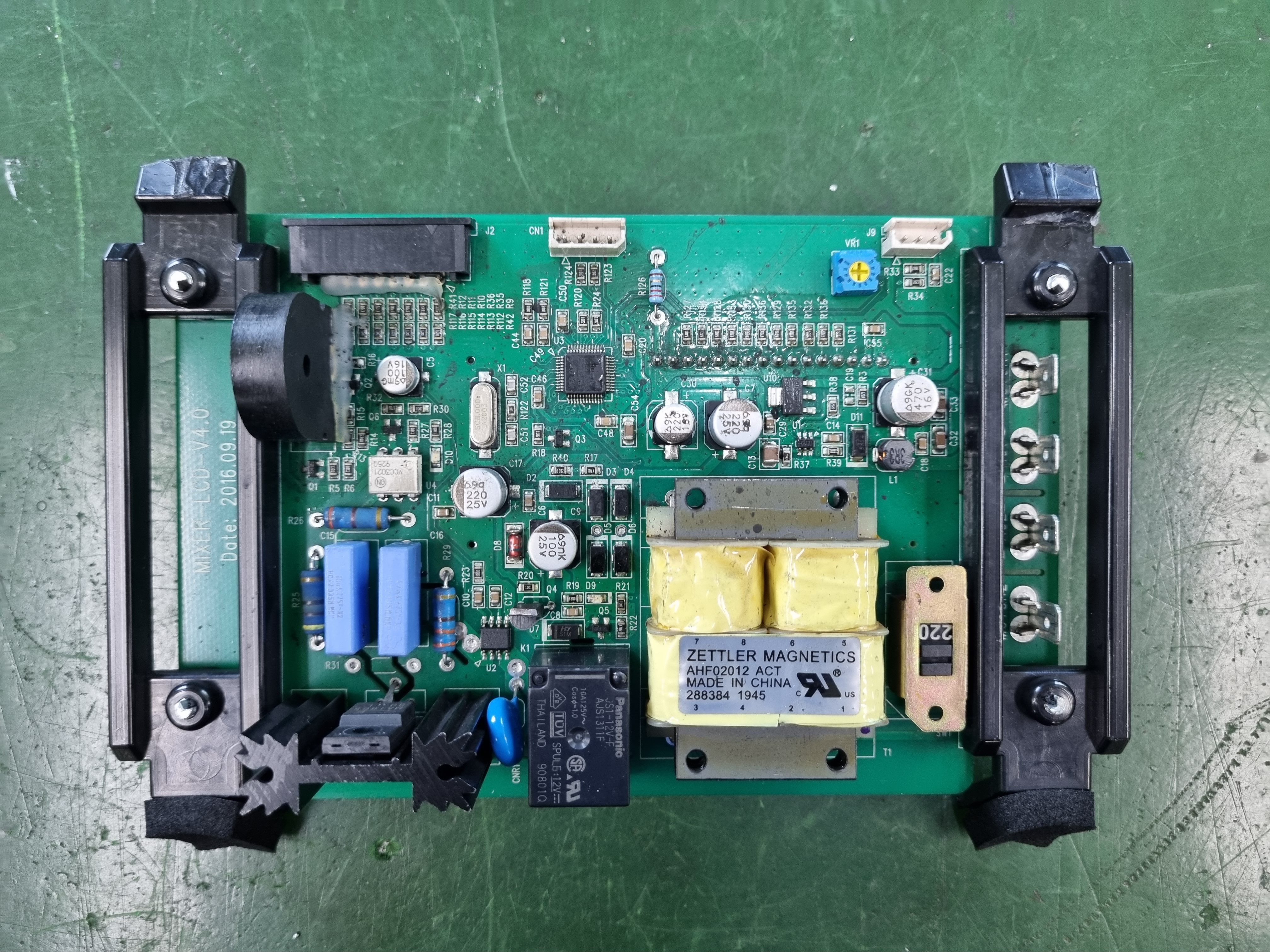

믹서 제어기 PCB보드

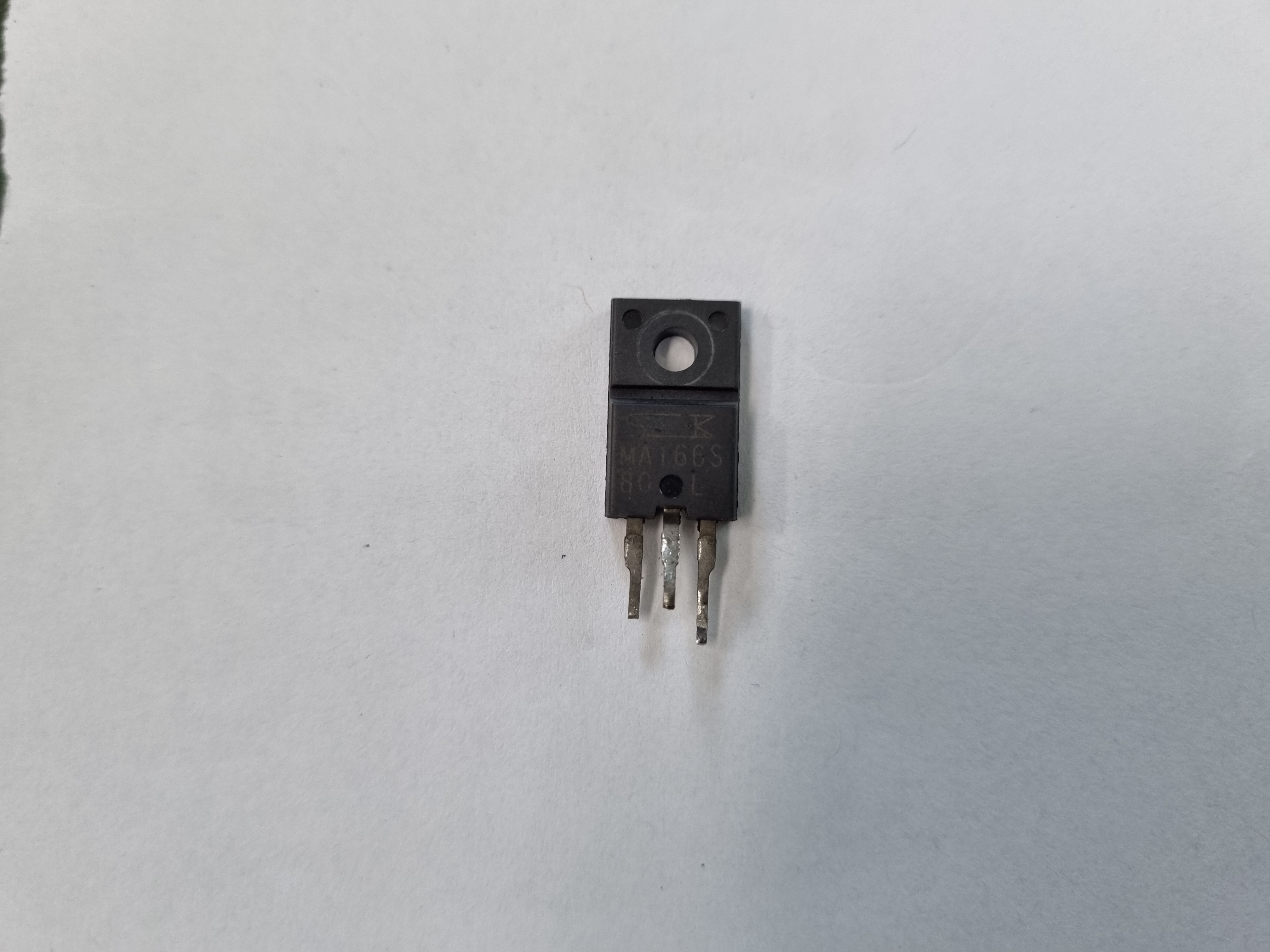

분리된 트라이악 입니다.

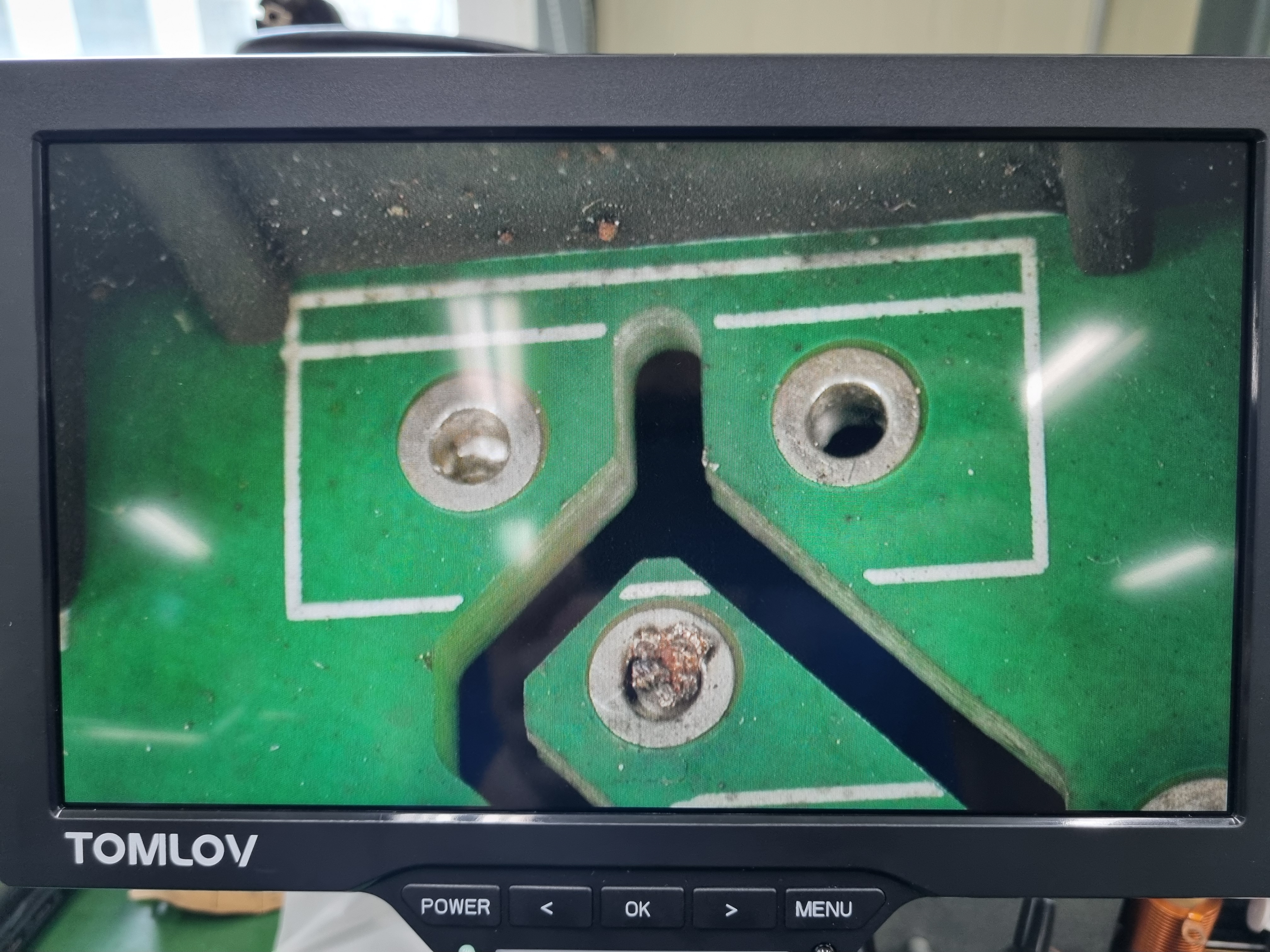

납땜 불량부위를 확대한 화면입니다.

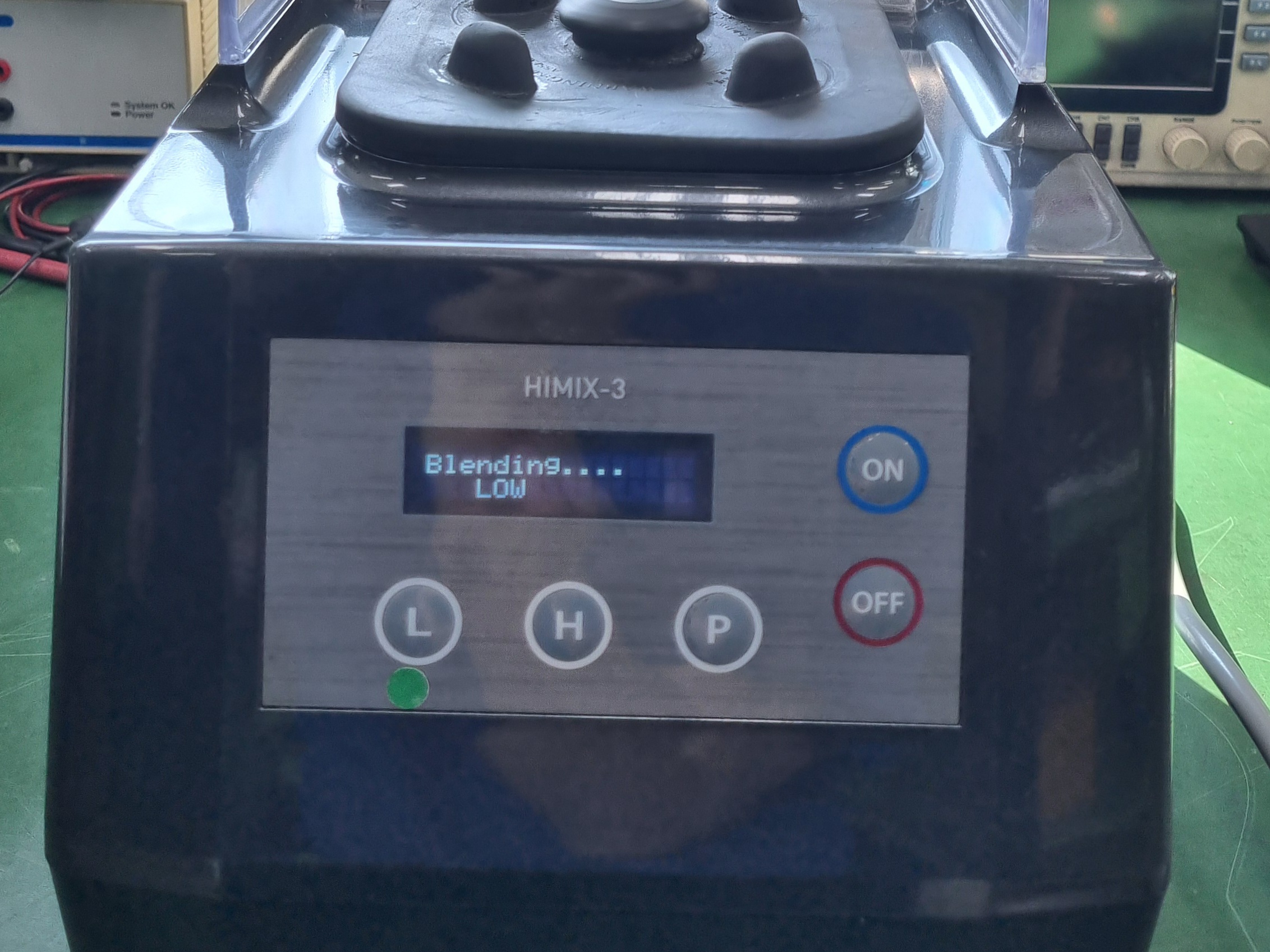

블렌딩 중...모터 잘 돌아갑니다.
