스타리온 벽걸이 선풍기
20241017
스타리온선풍기 SEW-4030RW 벽걸이형
고향집에 갔다가 고장난 선풍기가 굴러 다니길래
수리해 보겠노라 선언하고 덥석 가지고 왔읍니다.
기계식 스위치형이 아니라 리모컨과 버튼스위치로
작동하는 전자식이네요. 전원을 넣고 작동시켜봐도
기본적인 전기반응이 전혀없는걸로 보아 전선 단선
아니면 PCB고장이 예상됩니다.

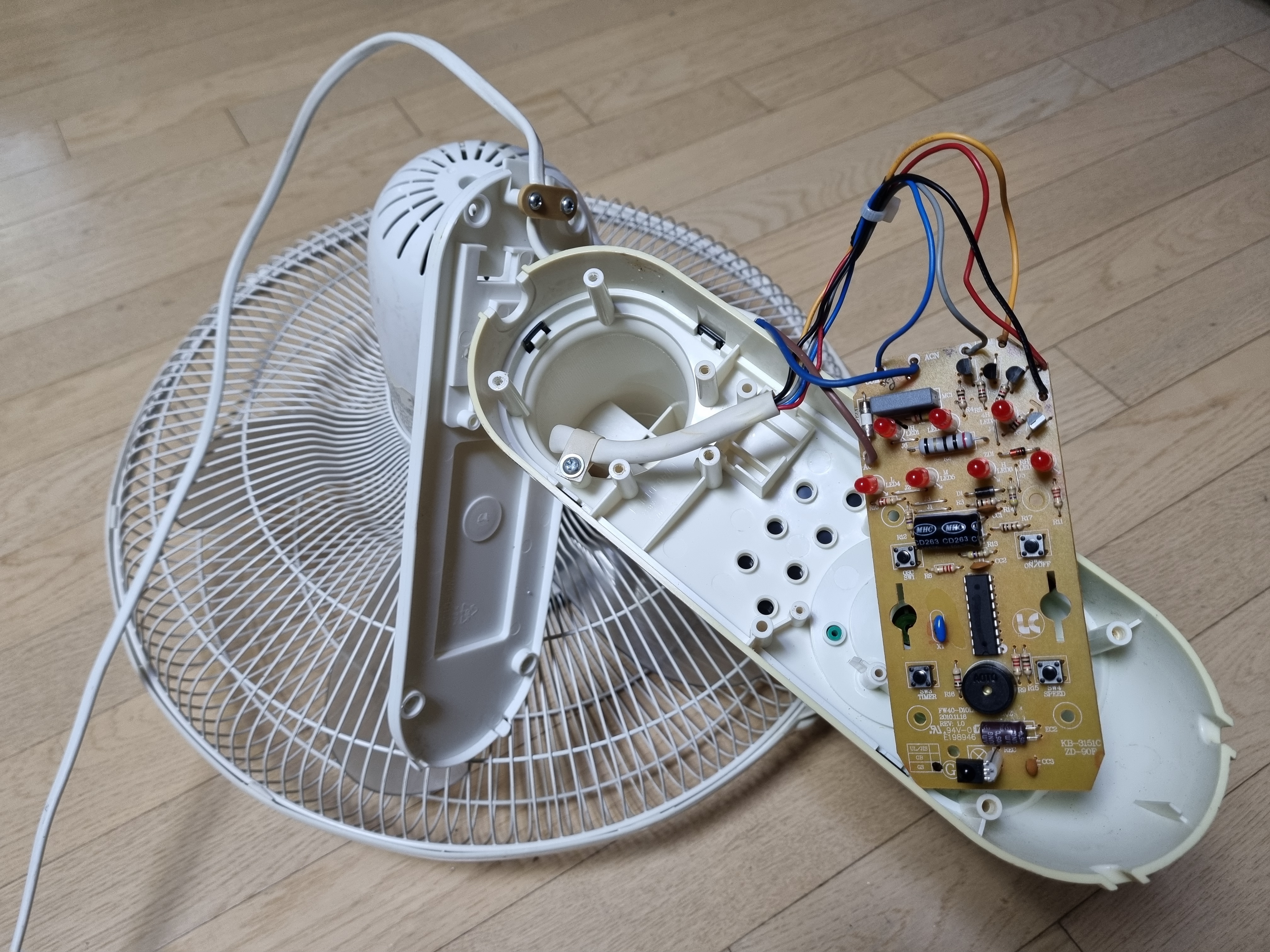

전선을 살펴보니 이상은 없어보입니다. PCB기판을
점검해야 하는데 집 방바닥에 펼쳐놓고 작업을 하려니
사랑하는 아내의 예쁜 눈총이 따꼼따꼼합니다.ㅎㅎ
여담이지만...퇴직하면 작은 PCB수리 공방을 갖고
싶읍니다. 납땜도구, 오실로스코프, 각종 테스터기를
갖춘 일종의 전파상이죠...생활가전이나 산업용PCB
수리도 하고 앰프나 디지털기기 제작하는 취미활동도
하면서...점심값 벌이만 되도 좋겠어요..ㅎㅎ
일단 전원넣고 찍어봅니다. MCU 전원부일듯한 곳에
1.5V 찍히는데요. 스텐바이전원 치곤 너무 낮읍니다.
분배저항, 다이오드1개로 평활하는 회로이네요.
전원부 이곳저곳 찍고 빼보고 또 찍고..이상없읍니다.
부하측에서 쇼트났는지 궁금해서 찍어보니...100옴.
100옴이면 좀작은데요. 부하라고 해봐야 MCU회로
뿐인데, MCU 연결되는 전원라인을 끊었더니..오오..
5V 나옵니다. 아하..이거어쩌나 MCU 나가면 끝인데.
MCU를 VI테스트 해봐도 딱히 아니다 싶은건 없고,
어찌해서 MCU 분리후 전원 넣으니 맹 1.5V이네요.
다행이 MCU는 아닌걸 확신하고 주변부 소자들을

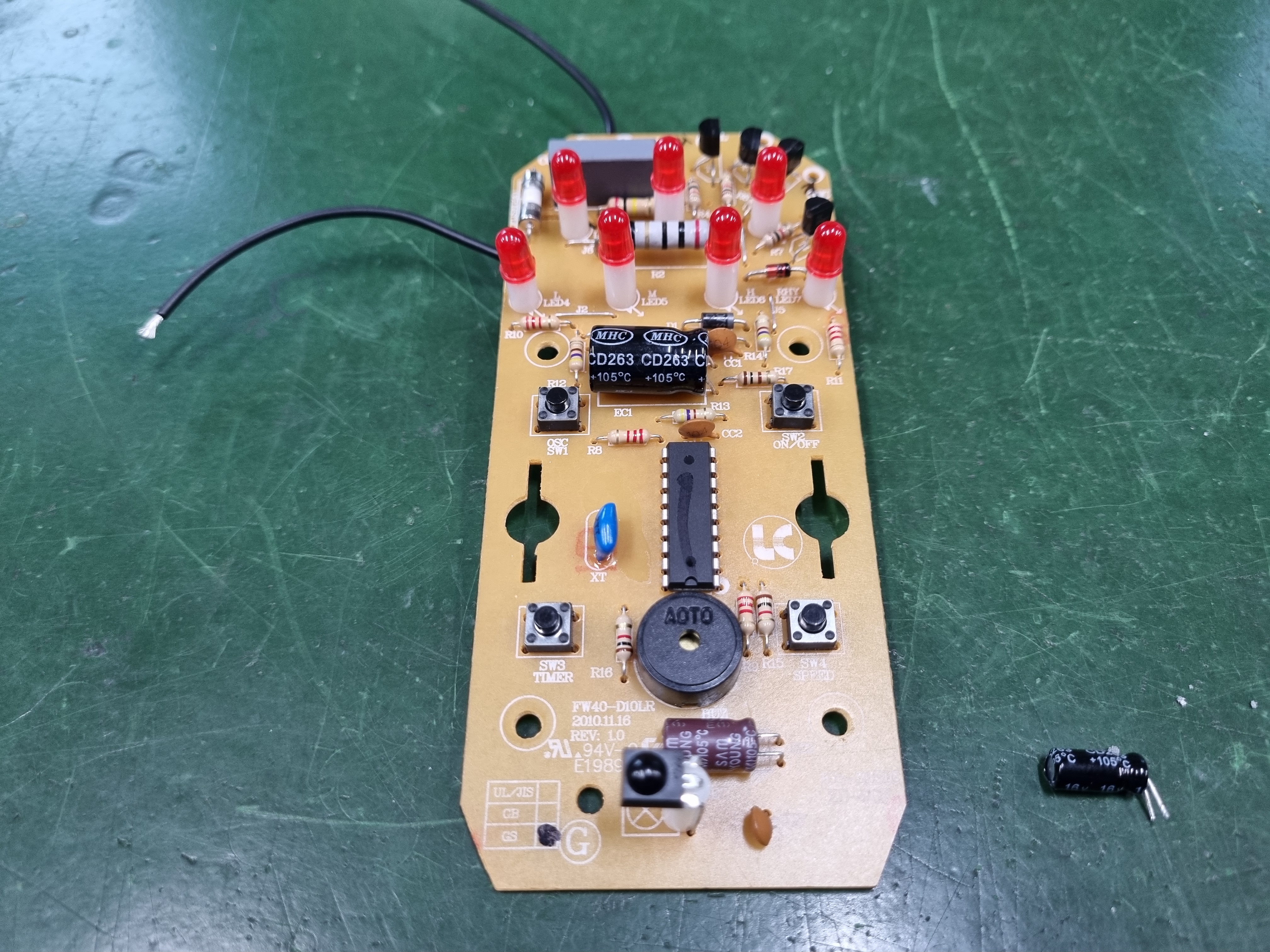

함 조져봅니다. 그 결과, IR센서 전원안정용 콘덴서가
외관은 멀쩡한데 내부에서 절연파괴로 100옴정도
저항이 잡히네요. 원인 잡아서 후련한 마음으로

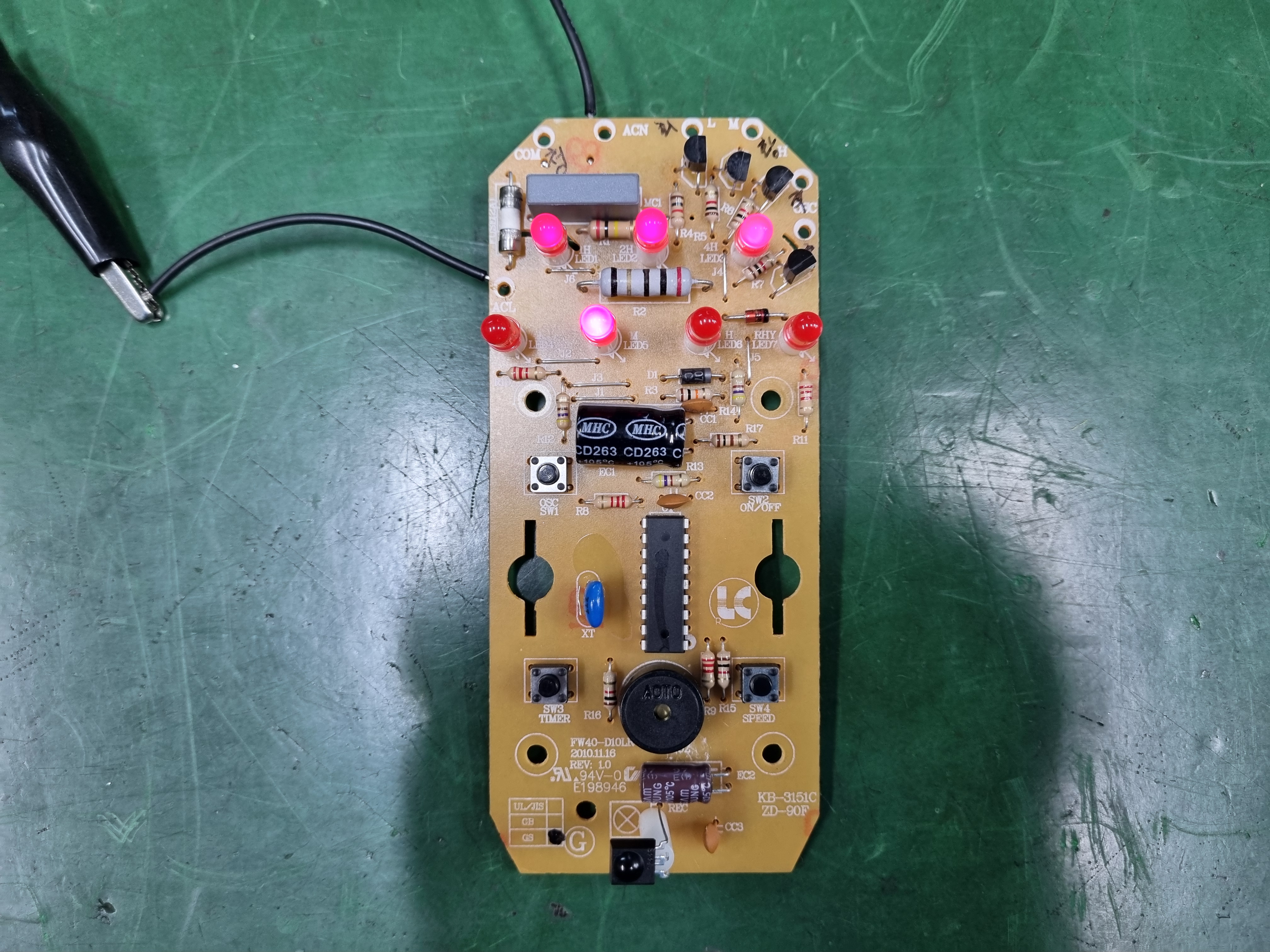

집에 가져와서 조립하니 잘 돌아갑니다.
별거아닌 작은 PCB 회로기판 이지만 오만가지
생각을 갖게 만듭니다. 작고 간단하더라도 결코
만만하게 볼수 없는게 전자회로 입니다.
